技術優先工藝保障 ——金瑪特新建廠房預應力工程順利完工

2024-10-12

一、工程概況

1、金瑪特新建廠房車間項目坐落于江蘇省無錫市。本工程位于江蘇省無錫市，框架結構。

車間一地上二層，高度23.10m，柱網以18m*9m、20m*90為主。在二層、二層夾層、屋面層采用預應力技術，其中二層樓面恒荷載為1.5kN/m2等，活荷載為10kN/m2，二層夾層樓面恒荷載為1.5kN/m2等，活荷載為2.5kN/m2，屋面恒荷載為3.5kN/m2、1.5kN/m2等，活荷載為2.5kN/m2等，局部線載，自重另計。車間二地上三層，高度26m，局部四層，高度31m。柱網15m*9m。在二層、三層、屋面層、小屋面層采用預應力技術，其中二層樓面恒荷載為1.5kN/m2等，活荷載為8kN/m2，三層樓面恒荷載為1.5kN/m2等，活荷載6kN/m2，屋面恒荷載為4.7kN/m2、5.5kN/m2等，活荷載為2kN/m2、3kN/m2等，小屋面恒荷載4.7kN/m2，活荷載0.5kN/m2，局部線載，自重另計。車間一預應力設計面積為31500平方米，每層平面尺寸均為150m*70m。車間二預應力設計面積為18624.45平方米，其中1-3層平面尺寸均為74.8m*74m，X向溫度筋長度為74.8米，Y向溫度筋長度為74米：小屋面層平面尺寸為74.8m*26.99m，X向溫度筋長度為74.8米。

本工程由無錫北大建筑工程有限公司承建，江蘇開來預應力工程有限公司負責預應力部分的設計和施工。本工程車間一采用開來預應力專利技術：有粘結預應力混凝土梁板結構，該技術可以大幅節省成本，減少梁高和板厚，減少鋼筋用量，控制結構的撓度和減少裂縫的發生，降低梁高以獲得最大的建筑凈空；車間二為減小溫度變形、避免設置伸縮縫，在梁、板內布置預應力筋，以抵抗溫度應力采用無粘結預應力混凝土梁板結構。

2、該項目采用高強度低松弛鋼絞線Ф15.2作為預應力筋，其抗拉強度標準值為fptk=1860MPa。有粘結預應力筋孔道采用預埋鍍鋅金屬波紋管成孔。混凝土強度達100%設計強度要求后可進行預應力筋張拉，張拉控制應力根據工程結構說明確定。

設計錨具為內陷式，張拉端采用夾片式錨具，固定端采用擠壓錨。錨具性能應具有廠家提供的質保書。固定端錨墊板和錨墊板后螺旋筋按配套選用。錨具的靜載錨固性能應同時滿足要求。

預應力筋張拉后及時灌漿、切割張拉端鋼絞線并用C40混凝土封裹錨具。所有預應力梁板下支撐必須待預應力筋張拉結束后方可拆除。

3、預應力梁配筋截面尺寸見下圖

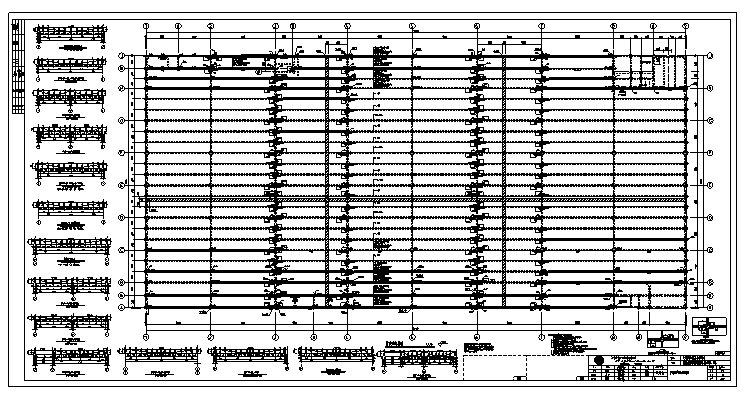

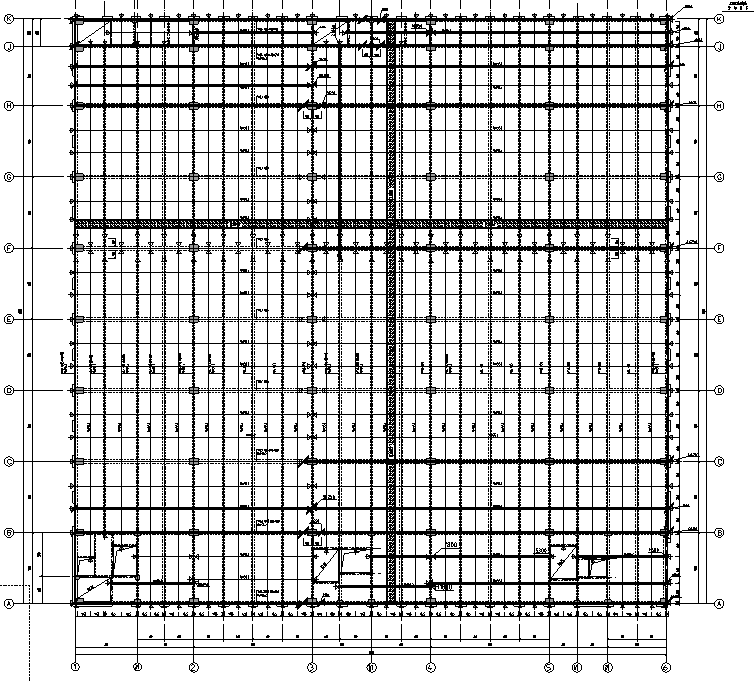

車間一-二層預應力梁

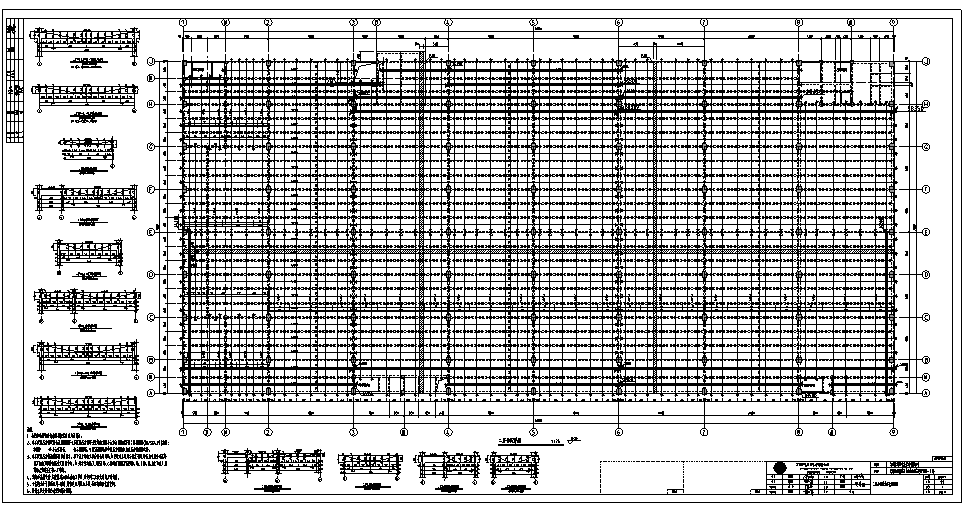

車間一-二層預應力板

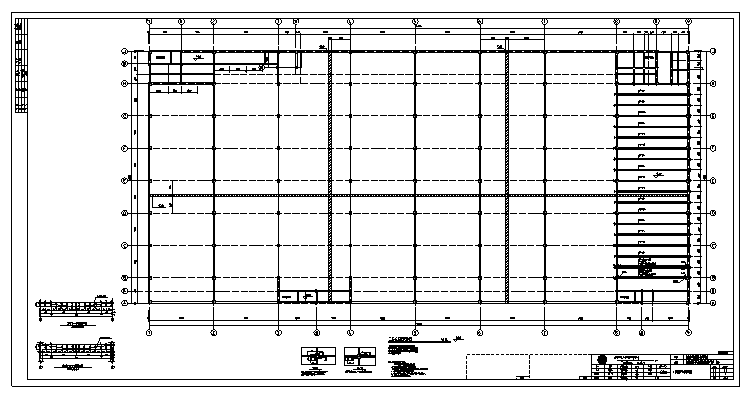

車間一-夾層預應力梁

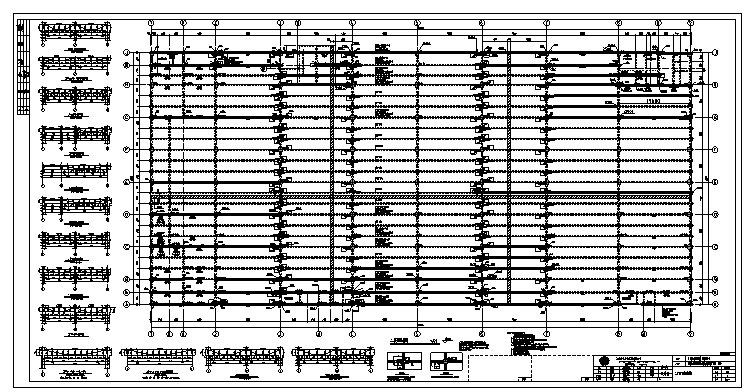

車間一-屋面層預應力梁

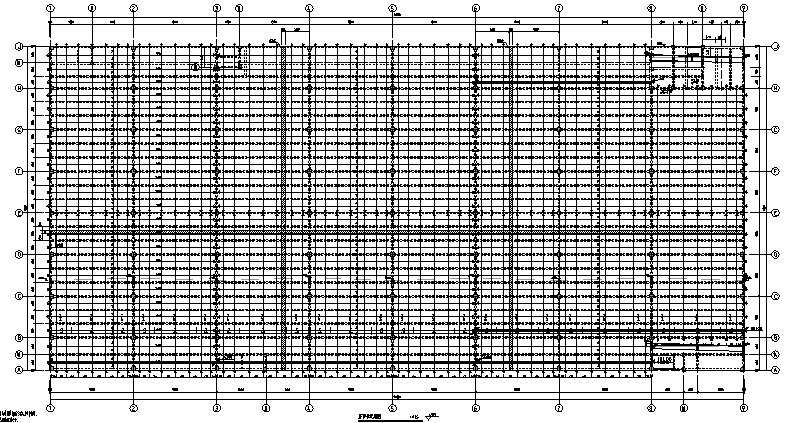

車間一-屋面層預應力板

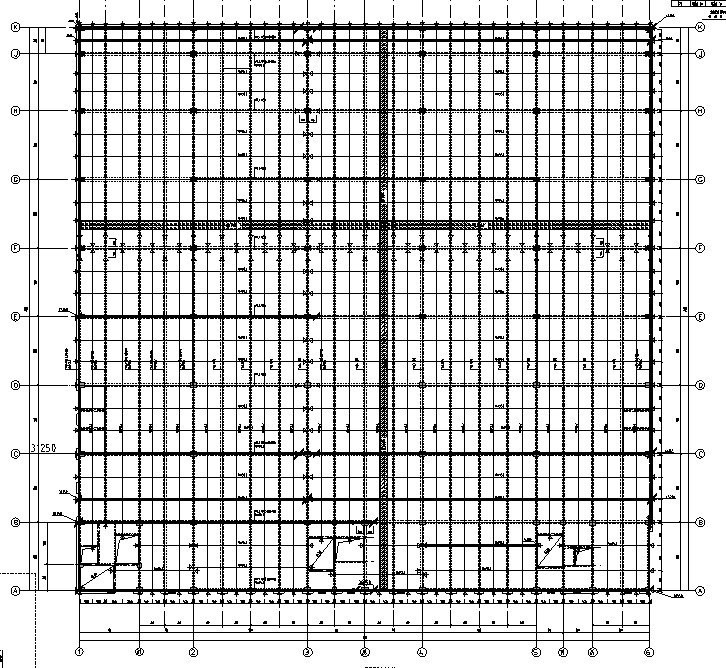

車間二-二層梁板

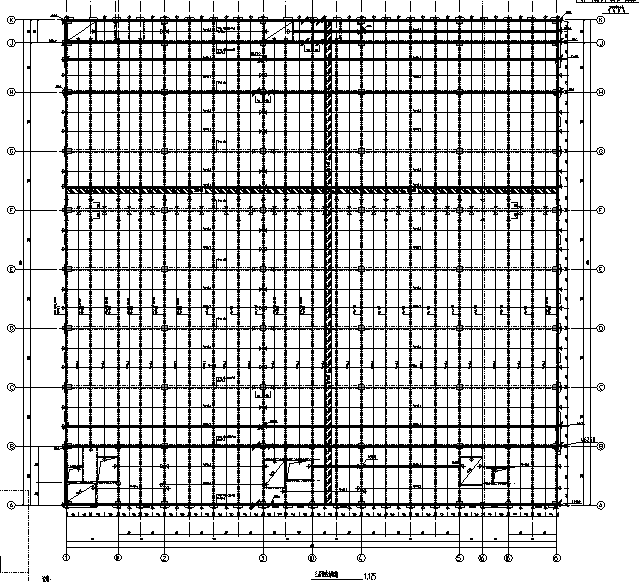

車間二-三層梁板

車間二-屋面層梁板

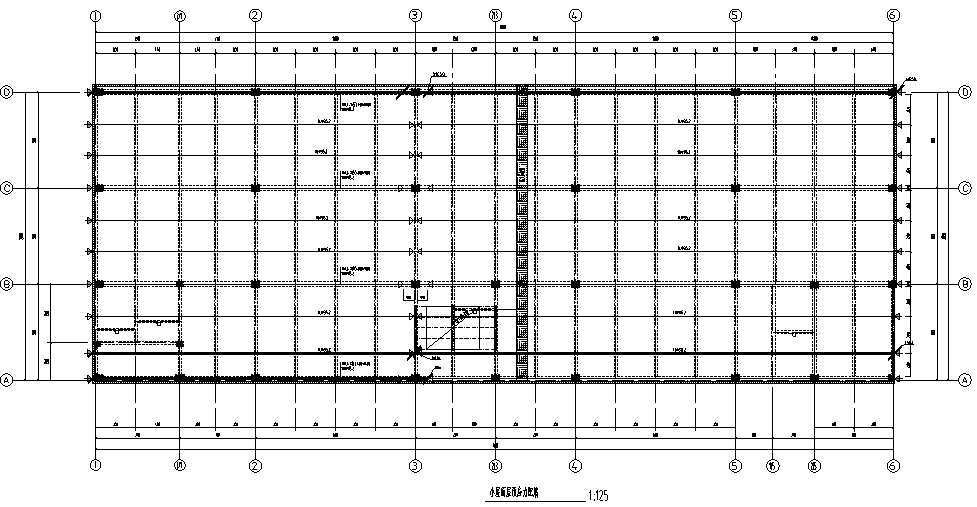

車間二-小屋面層梁板

二、有粘結預應力施工流程

有粘結預應力施工流程可分為四個工序，即鋪放工序、張拉工序、灌漿工序、封錨工序。

1、鋪放工序包括錨墊板安裝、支架安裝、波紋管放置、預應力筋穿束、孔道整體固定。

2、張拉工序包括張拉端清理、錨具安裝、張拉輔助工具安裝、千斤頂安裝、工具錨安裝、張拉操作。

3、灌漿工序包括多余鋼絞線切割、泌水孔檢查及封閉、安裝灌漿閥門、灌漿管道安裝、灌漿材料制作、真空施工、灌漿機操作、出漿觀察、孔道封閉等。

4、封錨工序包括檢查無漏壓的孔道，鑿毛，安裝封錨鋼筋，封錨混凝土澆筑，表面防水處理和混凝土養護等。

無粘結預應力施工流程可分為四個工序，即鋪放工序、張拉工序、封錨工序。

1、鋪放工序包括錨墊板安裝、支架安裝、波紋管放置、預應力筋穿束、孔道整體固定。

2、張拉工序包括張拉端清理、錨具安裝、張拉輔助工具安裝、千斤頂安裝、工具錨安裝、張拉操作。

3、封錨工序包括多余鋼絞線切割，鑿毛，安裝封錨鋼筋，封錨混凝土澆筑，表面防水處理和混凝土養護等。

三、預應力張拉工藝

1、預應力張拉設備在使用前，應送權威檢驗機構采用頂頂機的方式，對千斤頂和油表進行配套標定，并且在張拉前要試運行，保證設備處于完好狀態。

2、理順張拉端預應力筋次序，依次安裝工作錨、頂壓器、千斤頂、工具錨。

3、由于開始張拉時，預應力筋在孔道內自由放置，而且張拉端各個零件之間有一定的空隙，需要用一定的張拉力，才能使之收緊。因此，應當首先張拉至初應力（張拉控制應力的百分之二十），測量預應力筋的伸長值，然后張拉至兩倍初應力，再次測量伸長值，最后張拉至控制應力，第三次量測伸長值，計算實測伸長值△L1。核算伸長值符合要求后，卸載錨固回程并卸下千斤頂，張拉完畢。

千斤頂張拉圖

4、如果預應力筋的伸長值大于千斤頂?shù)男谐蹋刹捎梅旨?jí)張拉，即第一級張拉到行程后錨固，千斤頂回程，再進行第二次張拉，直至達到張拉控制值。

5、張拉作業，以控制張拉力為主，同時用張拉伸長值作為校核依據。實測伸長值與理論計算伸長值的偏差應在±6%范圍之內，超出時應立即停止張拉，查明原因并采取相應的措施之后再繼續作業。

6、預應力筋張拉前應預留相關張拉操作平臺。并于各區段張拉前報送張拉通知單及張拉任務單，包括詳細的針對各區張拉順序及張拉伸長值等張拉控制。張拉時將詳細填寫張拉記錄單，張拉完成后填寫張拉完成通知單。

四、預應力孔道灌漿

1、灌漿工序

預應力灌漿工序主要分為四步：

（1）灌漿前波紋管孔道沖洗，排凈孔道內雜質以保證灌漿通暢；

（2）一次壓漿；

（3）一次壓漿3h后二次壓漿，排出一次壓入的水泥漿所析出的清水；

（4）24h后人工補漿，人工補漿保證孔道最終飽滿密實。

2、灌漿材料要求

（1）灌漿水泥采用42.5級普通硅酸鹽水泥，水泥漿體28天標準強度不低于30MPa。

（2）水泥漿的水灰比為0.4~0.45，攪拌后三小時的泌水率控制在2％以內，水泥漿流動度以16~20s為宜。添加適量膨脹劑，但不得摻入含氯化物等對預應力筋有腐蝕作用的外加劑。

（3）水泥漿自調制至灌入孔道的延續時間不宜超過30min。

預應力筋張拉與封錨

五、張拉端封堵

灌漿后張拉端錨具用與結構同強度等級的混凝土封堵，為保證耐久性，外露鋼絞線的保護層厚度不小于30mm，后澆的混凝土必須振搗密實。

六、工程質量總目標及質量保證體系

本工程驗收合格率為：100％

預應力專業施工由專業施工隊伍負責實施，施工技術負責人、技術工人均經過技術培訓，有上崗證。操作嚴格按照設計圖紙、規范及施工組織設計的有關規定進行。各種材料均按規范進行進場驗收，并做好材料的堆放及保護工作，隱蔽工程按規范及設計要求進行驗收，每道工序均由專人把關，質量保證體系如下：
